AGAF 膜
主要特征
硬度3H
手感佳
抗眩
主要用途
显示盖板
结构
项目 | 单位 | 测试方法 | 标准值 | 实测值 |
总厚度 | um | ASTM D374 | 190±3 | 190 |
透光率 | % | ASTM D1003 | ≥89% | 90% |
雾度 | °/ | ASTM D1003 | 19±4 | 18 |
硬度 | / | 铅笔硬度计 | 3H/500g | 3H |
附着力 | % | 百格刀测试 | 100/100 | 100/100 |
高温高湿 | / | 60℃*90%*500H | 500g/2H | 500g/2H |
耐UV测试 | / | 500H紫外照射 | 无明显黄变 | 无黄变 |
AGARAF 膜
主要特征
可见光波段极低的反射率≤1.5%
可见光波段420nm~700nm透过率均值＞93%
主要用途
显示盖板

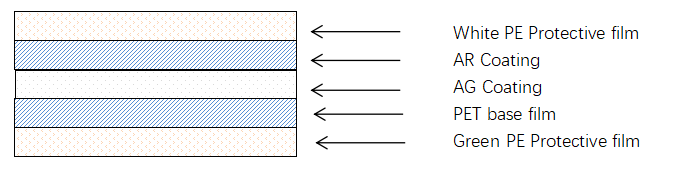

结构
项目 | 单位 | 测试方法 | 标准值 | 实测值 | |
总厚度 | um | ASTM D374 | 190±3 | 190 | |
透光率420~700均值 | % | 日立U4100 | ≥93 | 94 | |
水滴角 | °/ | 水滴角测试仪 | 100 | 105 | |
420-700nm 反射率均值 | / | 日立U4100 | ≤1.5% | 0.9 | |
雾度 | % | ASTM D1003 | 10±3 | 10.5 | |
硬度 | / | 铅笔硬度计 | 500g/2H | 500g/2H | |
耐磨 | / | 钢丝绒耐磨试验机 | 500g/20次 | 500g/20次 | |
热收缩 | MD | % | ASTM D1204 | ≤1.0 | 0.5 |
TD | % | ASTM D1204 | ≤0.8 | 0.5 | |
